為什么說是最新版本，由于下文列出的標準是原預應力混凝土用鋼絞線GB/T 5224-1995標準的修改版寧夏人事考試中心，對應國際標準ISO 6934-4:1991《預應力混凝土用鋼絞線第4部分》。

結構

公稱直徑
(mm)

公稱截面積   (mm 2 )

許可
誤差    (mm)

強度
級別 (Mpa)

整根鋼絞線的最大負荷
(KN)

規定非比例
延長力
F p0.2/(KN)

最大力總伸長率（ L 0 ≥ 5 00mm ） Agt/%

每 1000m 理論重量
(kg)

1000h 松弛率 % 不大于

初始負荷為 70% 公稱最大負荷

不小于

1×7

標準型

9.50

54.8

+0.30
-0.15

1860

102

91.8

3.5

432

2.5

1960

107

96.30

1860

138

124

582

11.10

74.20

1960

145

131

12.70

98.70

+0.40
-0.20

1860

184

166

775

1960

193

174

1720

241

217

1101

1860

260

234

1960

274

247

15.70

150

+0.40
-0.20

1770

266

239

1178

1860

279

251

1720

327

294

1500

17.80

191

1860

353

318

模拔型

12.70

112

+0.40
-0.20

1860

209

178

890

15.20

165

1820

300

270

1295

18.00

223

1820

300

255

1750

    說明：  本標 準 是 GB/T 5224-1995標準的修改版北京塑料托盤，對應國際標準ISO 6934-4:1991《預應力混凝土用鋼 第4部分鋼紋線》。
    本標準與ISO 6934-4:1991的同等性程度為非等效，重要差異如下：1、增 加了品種、強度級別，調整了規格；2、取 消了I級松弛鋼絞                         線；3、進步了屈強比；4、增 加 了附錄A委靡試驗和附錄B偏斜拉伸試驗；5、取 消 了1X19結構鋼絞線。
    本標準代替GB/T5224-1995《預應力混凝土用鋼絞線》。本標準與GB/T 5224-1995標準相比重要轉變?nèi)缦拢涸鲩L了品種、規格、強度級別； 取 消了I級松弛鋼絞線; 取消了10h 松弛試驗的規定，進步了屈強比；增長了附錄A委靡試驗和附錄B偏斜拉伸試驗；增長了附錄C新舊標準力學性能名稱和符號對照。
    本標準的附錄A、附錄B為規范性附錄，附錄C為資料性附錄。本標準由原國家冶金工業局提出。本標準由全國鋼標準化技術委員會歸口。本標準起草單位：天津市第一預應力鋼絲有限公司、新華金屬成品股份有限公司、天津高力預一鋼絞線有限公司、冶金建筑研究總院、冶金工業信息標準研究院。本標準重要起草人：毛愛菊、張秀鳳、段建華、封文華、李佩勛、唐嵐、魏明。本標準于1985年7月首次發布app開發，1995年10月第一次修訂。 預應力混凝土用鋼絞線的力學性能

鋼絞線結構

鋼絞線公稱直徑／ mm

強度級別／ MPa

整根鋼絞線的最大負荷／ kN

屈服負荷

／ kN

伸長率

( ％ )

1000h 松弛率 ( ％ )≤

I 級松弛

Ⅱ 級松弛

初始負荷

≥

70 ％公稱

最大負荷

80 ％公稱

最大負荷

70 ％公稱

最大負荷

80 ％公稱

最大負荷

1×2

10.00

1720

67.9

57.7

3.5

8.O

12

2.5

4.5

12.00

97.9

83.2

1×3

10.80

102

86.7

12.90

147

125

1×7

標準型

9.50

1860

102

86.6

11.10

1860

138

117

12.70

1860

184

156

15.20

1720

239

203

1860

259

220

l×7

模拔型

12.70

1860

209

178

3.5

8.0

12

2.5

4.5

15.20

1820

300

255

    注：1、I級松弛即通俗松弛級，Ⅱ級松弛即低松弛級淄博網站建設，它們分別適用所有鋼絞線。             2、屈服負荷不小于整根鋼絞線公稱最大負荷的85％。             3、用途適用于做預應力混凝土結構、巖土錨固等。適于作大型建筑、公路或鐵路橋梁等大跨度預應力混凝土構件的預應力鋼筋。

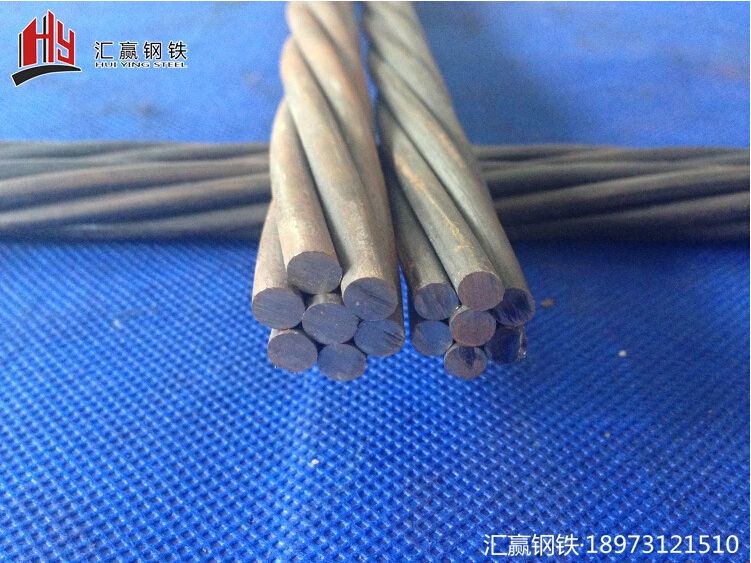

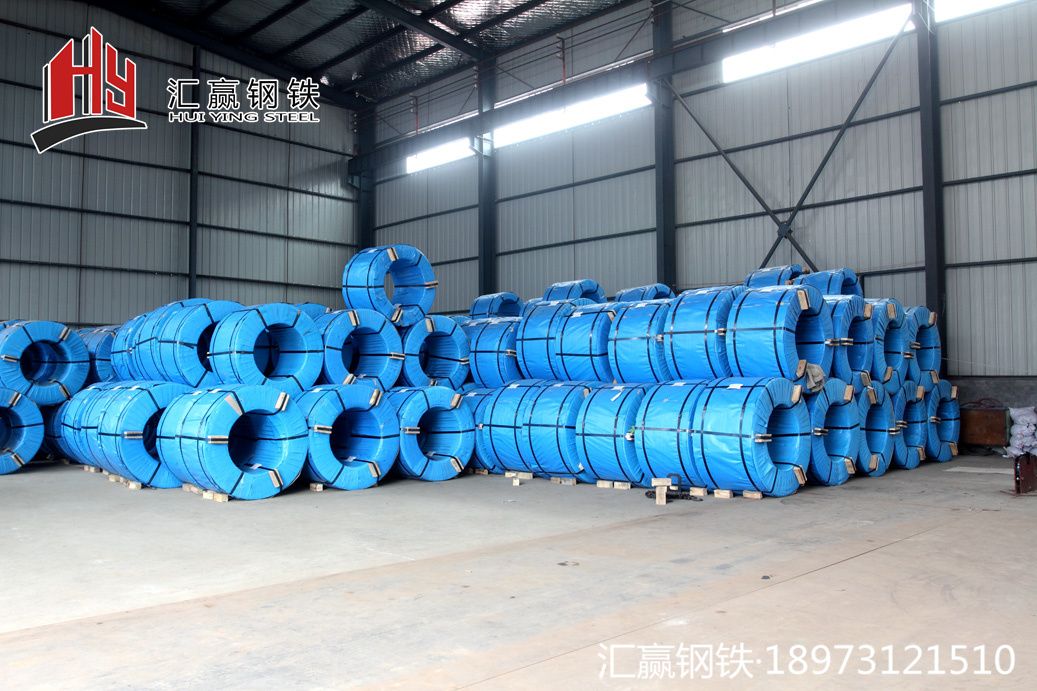

    預應力混凝土鋼絞線實物圖：
1*7捻股結構預應力混凝土用鋼絞線
