鋼絞線夾具（錨索夾具）系列產品主要是指鋼絞線（錨索）工作夾片、鋼絞線（錨索）工具夾片。其主要配套張拉端錨具（OTM錨具、BM扁錨、HM環錨）、固定端錨具（H型、P型）。一般使用鋼絞線的直徑Ф15.24、Ф15.20、Ф15.7可與OTM15型錨具配合使用錨具產品一起使用，外形尺寸符合企業標準或客戶約定設計要求。夾具產品就是利用錐孔的楔緊原理將鋼絞線錨固，即楔形夾片把鋼絞線錨固于錨板錐形孔內，當使用千斤頂對鋼絞線束進行張拉，達到設計應力值以后，千斤頂緩慢放張，錨具的夾片即被勻速回縮運動的鋼絞線束帶進錨板的錐形孔內，形成一個錨固單元，鋼絞線束的應力通過錨板及錨墊板傳遞到建筑結構上，形成永久預應力。
      其優點如下：應用范圍強度為1860MPa-2000MPa及以下級別的Ф15.24、Ф17.8、Ф12.7mm、Ф21.6mm鋼絞線以及標準強度為1670MPa中的Ф5、Ф7mm高強鋼絲束，可選擇范圍廣；該錨固體系具有良好的放張自錨性能，施工操作簡便。錨固效率系數高，錨固性能穩定、可靠。

工作夾片技術要求如下：

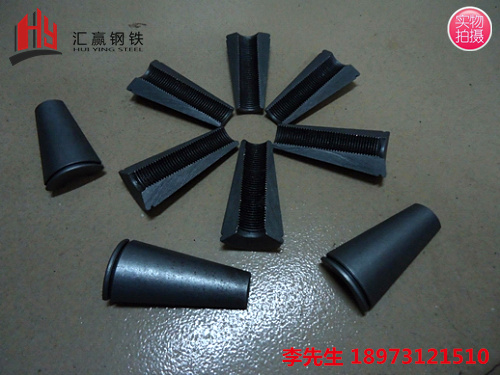

夾具實物圖：

夾具俯視圖

配套錨具的夾片使用圖

配套錨具的夾片使用圖
